CHAUFFE EAU SOLAIRE

NOS PRINCIPAUX MODELES DE SYSTEMES SOLAIRES

Le Principe

Les installations de chauffage solaire thermique sont une excellente façon de concevoir une production d'eau chaude sanitaire économique et écologique. La France jouit d'une situation climatique privilégiée. Le soleil ne brille pas toute l'année avec la même intensité et le midi bénéficie de 35 à 50% de rayonnement de plus que le nord de la France. Toutefois quelle que soit votre région, vous pouvez bénéficier de l'énergie gratuite du soleil grâce à l'installation d'un système de chauffage solaire thermique. Une solution idéale mettant à la portée de tous, cette énergie inépuisable, propre et gratuite !

L'installation de ce type de matériel donne droit en 2010 à un crédit d'impôt de 50% sur la fourniture du matériel, à condition que le matériel soit installé par un profesionnel (selon loi de Finance).

Des solutions adaptées à chaque mode de vie :
- Le chauffe-eau solaire individuel (CESI) : pour la fourniture d'eau chaude sanitaire
- Le système solaire combiné (SSC) : pour le chauffage de votre habitation et la fourniture d'eau chaude sanitaireLe choix entre « uniquement se laver » ou « se laver et se chauffer » au soleil dépend directement du nombre de capteurs installés. Plus la surface installée est grande, plus la capacité de chauffer est importante.

Récupérer l'énergie gratuite de la nature. Grâce au solaire thermique, c'est-à-dire la transformation du rayonnement solaire en chaleur, vous pouvez couvrir jusqu'à 70% de vos besoins annuels d'eau chaude sanitaire et entre 20 et 40% des besoins de chauffage, selon la région et la taille de l'installation (source ADEME).

Le dimensionnement d'une installation solaire dépend des besoins en énergie de l'habitation et du taux souhaité de couverture annuelle de ces besoins. Il varie aussi en fonction de la situation géographique et des options d'installation des collecteurs, selon l'emplacement de montage.

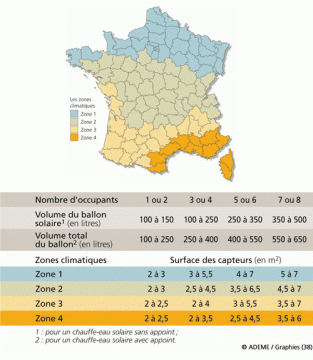

CESI en fonction de l'ensoleillement et des besoins du foyer.

KITS SOLAIRES STIEBEL ELTRON : LA CHALEUR SANS SOUCI.

Pour que vous preniez facilement votre part du soleil, STIEBEL ELTRON a conçu des kits solaires qui comprennent l’intégralité des éléments nécessaires pour votre installation solaire individuelle : les ensembles SOLSAN.

Kits solaires pour la production d'eau chaude sanitaire
Ils sont dédiés à la production d’eau chaude sanitaire pour des foyers de 2 à 10 personnes. Les panneaux solaires SOL 20 Si ou SOL 27 plus sont combinés avec des ballons d'eau chaude solaires de 150 à 600 litres. Les sets comprennent tous les accessoires indispensables à la production de votre eau chaude sanitaire. Ils sont disponibles dans une version à montage vertical sur tuiles ou à montage vertical sur toit plat.

LES PLUS PRODUIT :

x Production d’eau chaude sanitaire pour foyers de 2 à 10 personnes
x Sets complets prêts à l’emploi
x Jusqu’à 70 % d’économies d’énergie pour la production d’eau chaude sanitaire
x Pour le neuf ou la rénovation
x 8 sets disponibles

LES DIFFERENTS COMPOSANTS DES KITS SOLAIRES STIEBEL ELTRON SOLSAN

PANNEAUX SOLAIRES STIEBEL ELTRON SOL

Les collecteurs plats ou panneaux solaires captent efficacement l'énergie solaire rayonnante et la transforment en énergie utile. Notre technologie la plus moderne assure une collecte maximale de la chaleur : 95% des rayons de soleil sont absorbés et le rendement des collecteurs s'élève à 81% (77% pour le SOL 27 basic) du fait des faibles pertes de chaleur. La qualité des composants explique ce rendement élevé. Ils ont été fabriqués à partir de matériaux nobles, respectueux de l'environnement, qui leur assurent une longévité exceptionnelle pour votre plus grand confort : verre spécial solaire à très haute transparence, absorbeur aluminium/cuivre à soudure laser avec revêtement hautement sélectif multi-couche mirotherm. Leur carrosserie en aluminium est spécialement conçue pour résister à l'eau de mer et aux intempéries.

Les hautes performances de nos panneaux solaires sont le résultat d'un taux d'efficacité élevé lié à l'utilisation de matériaux de qualité. D'une part, l'utilisation d'un verre spécial à très haute transparence (taux de transparence de 92%), d'un fort pouvoir d'absorption (a>95%), ainsi qu'un faible facteur d'émission (e<5%) du capteurs multicouches, assurent une collecte exceptionnelle de la chaleur.
D'autres part, l'isolation, ainsi qu'un système basé sur le collage et sertissage de matériaux gardant leur souplesse dans le temps, réduisent au maximum les pertes de chaleur des panneaux solaires. Enfin, pour assurer un échange optimal, l'absorbeur est soudé au laser.

La surface collectrice des panneaux solaires est recouverte par une couche sélective afin qu'un maximum de rayonnement soit converti en chaleur.
Le schéma ci-dessous, vous montre comment ce revêtement de par ses propriétés particulières, atteint des résultats supérieurs à d'autres revêtements et convainc ainsi par ses performances.

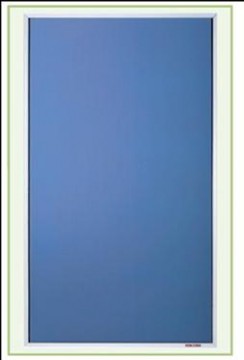

CAPTEUR SOLAIRE STIEBEL ELTRON SOL

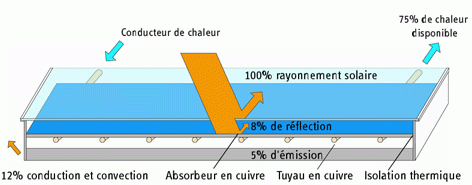

FLUX D'ENERGIE DANS LES CAPTEURS SOLAIRES

REGULATION SOLAIRE STIEBEL ELTRON SOM

Pour veiller au fonctionnement intelligent et complètement autonome de votre installation. Selon vos besoins, 3 modèles sont disponibles. De la régulation pour la production d'eau chaude sanitaire solaire, SOM 6 plus, à la régulation qui gère toute votre installation d'eau chaude sanitaire et de chauffage, SOM 8 EC.


Les points forts des régulations :

>> Commande simplifiée : avec l'écran d'affichage combinant textes et schémas
>> Performance affichée : compteur de chaleur récupérée, affichage de la température des panneaux et de l'eau du ballon
>> Fonctionnement contrôlé : mode automatique ou manuel
>> Sécurité pendant vos absences estivales : dispositif anti-surchauffe

REGULTION SOLAIRE STIEBEL ELTRON POUR PRODUCTION D'ECS SOM 6 PLUS

CHAUFFE-EAU SOLAIRE STIEBEL ELTRON SBB, SBK ou KS

Chauffe - eau solaire SBB 300 / 400 / 600 plus

Il s'agit de chauffe-eau spécialement conçus pour une installation équipée de capteurs solaires. Le ballon sur pied SBB est le lieu de convergence de toutes les énergies. En effet, tous les systèmes de chauffage peuvent s'y raccorder : installation solaire, appareils de chauffage à combustible, appoints électriques ou pompe à chaleur. Les SBB plus alimentent de manière fiable les foyers jusqu'à une pression de service maximale de 10 bars.

Chauffe - eau mixte solaire / chauffage SBK 600 / 150

Le SBK 600/150 est un combiné ballon d'eau chaude / ballon tampon qui s'intègre dans une installation solaire pour la production d'eau chaude sanitaire et l'appoint en chauffage. Il est équipé de tous les raccordements pour différents systèmes de chauffage complémentaires. Grâce à une régulation spéciale, le ballon combiné se recharge suivant les besoins avec l'énergie solaire. Ainsi, les deux échangeurs solaires travaillent en fonction de la température du ballon et du rayonnement solaire.

Chauffe - eau solaire mural KS 150 SOL

Ce chauffe - eau mural est une solution idéale pour les logements à faible besoin en eau chaude sanitaire (pour deux personnes par exemple). La température de l'eau est réglable jusqu'à 85°C. L'appareil comprend un appoint électrique intégré de 2kW pour vous chauffer en toute saison.

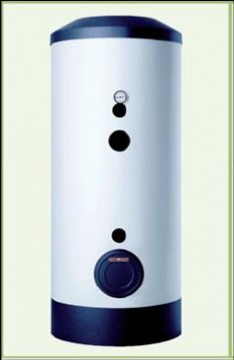

PREPARATEUR SOLAIRE STIEBEL ELTRON SBB 300 PLUS

Kit solaire avec appoint thermodynamique pour la production d'eau chaude sanitaire
Ce set est composé d'une pompe à chaleur pour la production d'eau chaude sanitaire STIEBEL ELTRON WWK 300 SOL (NOS SOLUTIONS ECS THERMODYNAMIQUE) et du set solaire STIEBEL ELTRON SOLSAN 300/2 P ou STIEBEL ELTRON SOLSAN 300/2 T. Il est prévu pour produire l'eau chaude sanitaire à partir de l'énergie solaire et de la chaleur récupérée sur l'air d'une cave, d'une chaufferie, d'une buanderie, ou de toute pièce avec un volume d'au moins 13 m3 et une hauteur d'au moins 2.15 m. Le montage peut-être vertical sur toit plat ou vertical sur tuiles

KITS SOLAIRES WEISHAUPT : PERFORMANTS ET ECOLOGIQUES.


Performants et écologiques : de par leur esthétique et leur conception, les capteurs plans WEISHAUPT vous permettent d’économiser jusqu’à 60% d’énergie pour la production de l’eau chaude sanitaire.


LES PLUS PRODUITS :
  • Une exploitation exceptionnelle de l’énergie : selon les régions et l’exposition, 1 m² de surface de capteur par personne couvre en moyenne jusqu’à 60 % de votre besoin annuel en eau chaude. 2 m² par personne fournissent jusqu’à 30 % de l’énergie totale pour le chauffage et l’eau chaude sanitaire.
  • Un montage facile : les capteurs existent en version superposition, intégration ou sur supports. Les tubes de liaison peuvent être installés tout simplement dans des gaines existantes.
  • Une technologie de grande qualité : les surfaces hautement sélectives enduites d’oxyde de nickel captent même la lumière diffuse. Des joints spéciaux résistant à la température et en particulier une vitre solaire translucide assurent, même en hiver, de bons apports de chaleur. Une longue durée de vie : des matériaux sélectionnés, une technique finement élaborée et une méthode de construction robuste garantissent une grande fiabilité pendant plusieurs décennies.
  • Un bilan écologique exceptionnel : la dépense d’énergie pour la fabrication est amortie après très peu de temps. Les capteurs sont entièrement recyclables.
  • Des possibilités de subvention attractives : vous pouvez obtenir des crédits d'impôts et aides régionales pour l’acquisition d’une installation solaire. Parlez-en avec votre installateur.
CAPTEURS WEISHAUPT K1 ET K2 POUR UNE APPLICATION UNIVERSELLE

Les système solaires WEISHAUPT WTS-F1 constituent le complément idéal d'une chaudière WEISHAUPT. Les deux produits sont conçus pour être parfaitement combinés l'un à l'autre et former une association performante.
A chaque toit sa solution optimale : capteurs pour toit terrasse, capteurs en superposition ou capteurs en intégration, tous les sytème solaires WEISHAUPT bénéficie d'un cadre en aluminium laqué qui assure l'esthétique et la résistance aux influences climatiques.
Après la mise en service des systèmes solaires, la régulation WRSol gère la récupération d'énergie solaire. L'afficheur indique l'évaluation des kW/h récupérés et offre donc à tout moment des informations concernant l'efficience de l'installation solaire. Une liaison e-Bus autorise le cas échéant une communication entre la régulation solaire et un système de gestion automatique de bâtiment. La régulation WRSol 2.0 intègre des fonctions complémentaires comme par exemple le pilotage du réchauffage de l'eau d'une piscine, la possibilité d'un appoint par une chaudière à combustible solide ainsi que la mise en oeuvre d'accumulateurs d'énergie en cascade ou encore la gestion de deux champs de capteurs distincts.

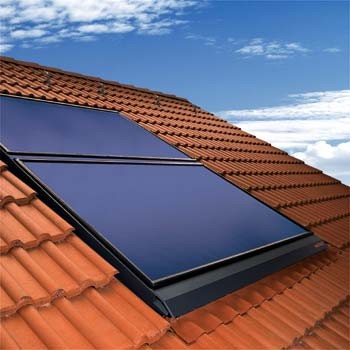

CAPTEURS SOLAIRES WEISHAUPT WTS (intégration)

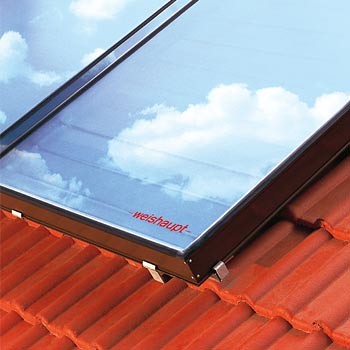

CAPTEURS SOLAIRES WEISHAUPT WTS (superposition)

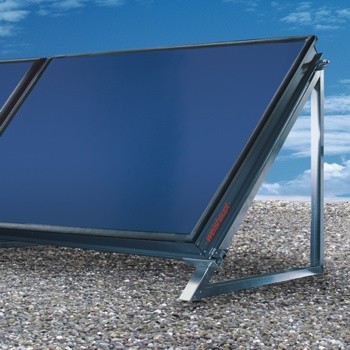

CAPTEURS SOLAIRES WEISHAUPT WTS (toit terrasse)

PREPARATEUR SOLAIRE WEISHAUPT WASol ET ACCUMULATEUR D'ENERGIE MULTIFONCTIONS WES

La préparation d'ECS solaire avec l'AquaSol WEISHAUPT.
Un préparateur bivalent est nécessaire pour une installation solaire destinée à la production d'eau chaude sanitaire. La préparateur WEISHAUPT AquaSol est doté de deux échangeurs à serpentins lisses. L'échangeur inférieur exploite l'énergie récupérée par les capteurs solaires et l'échangeur supérieur assure le complément grâce au au générateur associé. Ainsi, les besoins en eau chaude sanitaire peuvent être satisfaits de manière constante, y compris lorsque le soleil n'est pas au rendez-vous.
Les préparateurs Aquasol de 310, 410 et 510 litres fonctionnent en liaison avec des capteurs solaires à faible débit ou avec un débit de circulation plus important.

L'énergie solaire pour la production d'ECS et le chauffage avec l'accumulateur d'énergie WES.
Lorsque l'on veut à la fois produire de l'eau chaude et réaliser un appoint au chauffage, il est nécessaire de mettre en oeuvre un accumulateur d'énergie à volume conséquent (660 et 910 litres). L'accumulateur d'énergie permet de collecter la chaleur issue de plusieurs sources d'énergie différentes (chaudière, pome à chaleur, réchauffeur électrique...). Il assure une répartition optimale de la chaleur et offre en plus une production d'eau chaude d'une hygiène exemplaire.


PREPARATEUR SOLAIRE WEISHAUPT AquaSol

ACCUMULATEUR D'ENERGIE WEISHAUPT WES
